ВКМ.Д PN16-40

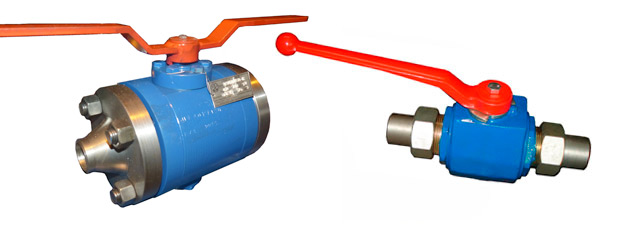

Кран кульовий для середовищ з високим тиском ВКМ.Д
з кульо-ніпельним та лінзовим приєднанням
DN = 10 ▪ 15 ▪ 20 ▪ 25 ▪ 32 ▪ 40 ▪ 50 мм
PN = 16 ▪ 20 ▪ 25 ▪ 32 ▪ 40 МПа
Призначення та галузь застосування
Призначаються в якості запірних приладів в трубопровідній обв'язці систем транспортуючих рідкі та газоподібні середовища з номінальним тиском від PN16,0 МПа до PN40,0 МПа в різноманітних галузях:
- Газова промисловість: на трубопровідній обв'язці систем транспортуючих неагресивний природний газ; в системах обв'язки автомобільних газонаповнюючих компресорних станцій (АГНКС); лініях байпаса газових кранах кульових більше DN300 PN8,0 та PN16,0 (МПа);
- Металургійна промисловість: в системах транспортування примусової змазки підшипників ковзання прокатних станів, технічного мастила, а також у багатьох інших робочих середовищах неагресивних до основних деталей крана;
- Інші галузі промисловості: на робочі середовища: азот, інертні гази (аргон, гелій), вода, пластова вода та інші рідкі та газоподібні середовища не агресивні до основних деталей крана.
Переваги та особливості конструкціі
- Конструкція крана розбірна, складається з цільного корпусу і двох патрубків, з'єднаних за допомогою різьбових шпильок з корпусом, що забезпечує його ремонтопридатність;
- Застосування пружинних рухомих сідел зі зносостійких еластомерів в поєднанні з двоопорною пробкою забезпечує герметичність кранів по класу «А» протягом всього періоду їх експлуатації;
- Підшипники опор, виконані з металофторопласту, забезпечують надійну роботу протягом всього періоду експлуатації, не вимагають мастила і техобслуговування;
- Крани кульові з пневматичним, пневмогідравлічним, пневмомеханічним приводами комплектуються БКК (блок керування краном) з вбудованими кінцевими вимикачами на 24 В, 110 В і 220 В.
Технічні характеристики
Клас герметичності по ГОСТ9544 |
Клас А |
|
Вид установки |
НУ - надземна установка; ПУ - підземна установка; |
|
Кліматичне виконання по ГОСТ 15150-69 |
У1- помірне (температура навколишнього середовища від -45 ºС до +50 ºС ) ХЛ1- холодне (температура навколишнього середовища від -60 ºС до +40 ºС) |
|
Тип управління |
Р - ручний (механічний) привід; П - пневматичний привід; |
|
Приєднання до трубопроводу |
- кульо-ніпельне (с кульовим ніпелем) на PN16,0; PN25,0; PN32,0 МПа |
|
Повний середній строк служби |
25 років |
|
Повний середній ресурс |
не менше 10 000 циклів |
|
Напрацювання на відмову |
не менше 2 000 циклів |
|
Робоче середовище |
виконання - С |
неагресивний природний газ, метан, аміак, інертні гази - аргон, гелій, вуглекислота, вода, технічні мастила та інші рідкі і газоподібні неагресивні середовища |
виконання - |
пластова вода, гази з вмістом агресивних домішок (водень, кисень, сірка, сірководень тощо), інші агресивні рідкі (розчини кислот і лугів) і газоподібні середовища |
|
Виготовлення |
серійно по ТУ У 29.1-35907383-001:2008 |
|
Виконання за матеріалами
Основні |
Тип виконання* |
|
С |
Н |
|
1. Корпус |
сталь 40Х |
сталь 12Х18Н10Т |
2. Пробка |
сталь 30Х13 |
сталь 12Х18Н10Т |
3. Шпіндель |
сталь 30Х13 |
сталь 12Х18Н10Т |
4. Штуцер |
сталь 38ХА |
сталь 12Х18Н10Т |
5. Сідло |
поліуретан; флубон20; флувіс 20; поліамід; |
|
6. Підшипник |
металофторопласт |
|
* За індивідуальним замовленням можливе виготовлення кранів кульових з інших корозієстійких сплавів, а також виконання кранів з ущільненням «метал-по-металу» для абразивних і високотемпературних середовищ
Основні разміри та креслення
 |
 |
| Кран кульовий з кульо-ніпельним з'єднанням | Комплект монтажних частин (КМЧ) для кульо-ніпельного з'єднання |
 |
 |
| Кран кульовий з лінзовим з'єднанням | Комплект монтажних частин (КМЧ) для лінзового з'єднання |
Виконання та умовні позначення
Основні виконання кранів кульових. Схема умовного позначення.
Тип арматури |
Марка крана |
Умовний прохід, |
Номінальний |
Виконання по матеріалам |
Тип привода |
Приєднання |
Кліматичне |
Габаритно-будівельні розміри, мм |
Вага, |
||||
L |
L1 |
В |
H |
d |
|||||||||
Кран кульовий |
ВКМ.Д |
10 |
16,0 (160) 25,0 (250) 32,0 (320) 40,0 (400) |
С
Н
М |
Р
П
Э |
Ш |
ХЛ1
У1 |
110 |
180 |
200 |
60 |
8 |
2,4 |
10 |
Л |
150 |
210 |
200 |
60 |
8 |
2,7 |
||||||
15 |
Ш |
145 |
230 |
200 |
90 |
13 |
2,5 |
||||||
15 |
Л |
200 |
275 |
200 |
90 |
13 |
2,8 |
||||||
20 |
Ш |
160 |
240 |
270 |
100 |
19 |
4,0 |
||||||
20 |
Л |
195 |
310 |
270 |
100 |
19 |
4,4 |
||||||
25 |
Ш |
170 |
255 |
270 |
110 |
25 |
6,6 |
||||||
25 |
Л |
230 |
350 |
270 |
110 |
25 |
7,3 |
||||||
32 |
Ш |
220 |
310 |
290 |
120 |
31 |
9,5 |
||||||
32 |
Л |
255 |
490 |
290 |
120 |
31 |
10,7 |
||||||
40 |
Ш |
310 |
405 |
440 |
140 |
39 |
13,4 |
||||||
40 |
Л |
350 |
475 |
440 |
140 |
39 |
15,2 |
||||||
50 |
Ш |
- |
- |
440 |
160 |
48 |
23,8 |
||||||
50 |
Л |
380 |
530 |
440 |
160 |
48 |
25,0 |
||||||
65 |
Ш |
- |
- |
500 |
190 |
62 |
36,0 |
||||||
65 |
Л |
460 |
620 |
500 |
190 |
62 |
38,0 |
||||||
Позначення:
- Ш - с кульо-ніпельним приєднанням
- Л – лінзове приєднання
Раніше використовувані позначення
При виборі кульових кранів ВКМ.Т слід враховувати, що вони задовольняють потреби раніше використовуваних стандартів.
Позначення продукції |
Раніше використовуване позначення |
ВКМ.Д-050-080-С-Р |
АИ.3.80.031-050 |
ВКМ.Д-065-080-С-Р |
АИ.3.80.031-065 |
ВКМ.Д-080-080-С-Р |
АИ.3.80.031-080 |
ВКМ.Д-100-080-С-Р |
АИ.3.80.031-100 |
ВКМ.Д-125-080-С-Р |
АИ.3.80.031-125 |
ВКМ.Д-150-080-С-Р |
АИ.3.80.031-150 |
ВКМ.Д-200-080-С-Р |
АИ.3.80.031-200 |
ВКМ.Д-250-080-С-Р |
— |
ВКМ.Д-300-080-С-Р |
— |
ВКМ.Д-010-100-С-Р |
АИ.3.100.042-010 |
ВКМ.Д-015-100-С-Р |
АИ.3.100.042-015 |
ВКМ.Д-020-100-С-Р |
АИ.3.100.042-020 |
ВКМ.Д-025-100-С-Р |
АИ.3.100.042-025 |
ВКМ.Д-032-100-С-Р |
АИ.3.100.042-032 |
ВКМ.Д-040-100-С-Р |
АИ.3.100.042-040 |
ВКМ.Д-050-100-С-Р |
АИ.3.100.042-050 |
ВКМ.Д-065-063-С-Р |
АИ.3.63.045-065 |
ВКМ.Д-080-063-С-Р |
АИ.3.63.045-080 |
ВКМ.Д-100-063-С-Р |
АИ.3.63.045-100 |
ВКМ.Д-125-063-С-Р |
АИ.3.63.045-125 |
ВКМ.Д-150-063-С-Р |
АИ.3.63.045-150 |
ВКМ.Д-200-063-С-Р |
АИ.3.63.045-200 |
ВКМ.Д-250-063-С-Р |
— |
ВКМ.Д-300-063-С-Р |
— |
ВКМ.Д-065-100-С-Р |
АИ.3.100.047-065 |
ВКМ.Д-080-100-С-Р |
АИ.3.100.047-080 |
ВКМ.Д-100-100-С-Р |
АИ.3.100.047-100 |
ВКМ.Д-125-100-С-Р |
АИ.3.100.047-125 |
ВКМ.Д-150-100-С-Р |
АИ.3.100.047-150 |
ВКМ.Д-200-100-С-Р |
АИ.3.100.047-200 |
ВКМ.Д-250-100-С-Р |
— |
ВКМ.Д-300-100-С-Р |
|
ВКМ.Д-050-160-С-Р |
АИ.3.60.160-050 |
ВКМ.Д-065-160-С-Р |
АИ.3.60.160-065 |
ВКМ.Д-080-160-С-Р |
АИ.3.60.160-080 |
ВКМ.Д-100-160-С-Р |
АИ.3.60.160-100 |
ВКМ.Д-125-160-С-Р |
АИ.3.60.160-125 |
ВКМ.Д-150-160-С-Р |
АИ.3.60.160-150 |
ВКМ.Д-200-160-С-Р |
АИ.3.60.160-200 |
ВКМ.Д-250-160-С-Р |
— |
ВКМ.Д-300-160-С-Р |
— |
ВКМ.Д-010-320-С-Р |
АИ.3.320.037-010 |
ВКМ.Д-015-320-С-Р |
АИ.3.320.037-015 |
ВКМ.Д-020-320-С-Р |
АИ.3.320.037-020 |
ВКМ.Д-025-320-С-Р |
АИ.3.320.037-025 |
ВКМ.Д-032-320-С-Р |
— |
ВКМ.Д-040-320-С-Р |
— |
ВКМ.Д-050-320-С-Р |
— |
ВКМ.Д-065-320-С-Р |
— |
Приклад умовного позначення при замовленні
Крана кульового марки ВКМ.Д з умовним діаметром DN15 і номінальним тиском PN32,0 МПа, матеріал крана - вуглецева сталь, с пневмоприводом, кульо-ніпельне приєднання, кліматичного виконання У1 с КМЧ, на робоче середовище азот до +120ºС.
Кран кульовий ВКМ.Д-15-320-С-П (Ш, У1, с КМЧ, азот до +120ºС ) ТУ У 29.1-35907383-001:2008
Примітка:
- Тип приєднання, кліматичне виконання, комплектація відповідними деталями, особливості робочого середовища та інші вимоги щодо комплектації пневмо- і електроприводів, вказуються в дужках після основного позначення крана кульового.
- Для замовлення кранів з параметрами відмінними від табличних необхідно заповнити та надіслати форму замовлення, вказавши зворотний контакт для зв'язку, з метою узгодження можливості виготовлення і постачання.
-
